Aplicaciones
La plataforma de tijera permite elevar a los operarios y los materiales en vertical de forma estable y segura, gracias a una estructura mecánica de pantógrafo accionada por un sistema hidráulico o electromecánico. Estas máquinas se utilizan en numerosos contextos, desde la construcción hasta el mantenimiento industrial, en los que es necesario alcanzar grandes alturas manteniendo una base de apoyo compacta y una elevación perfectamente vertical. Para garantizar una elevación segura y eficiente, la plataforma debe asegurar un control preciso de la velocidad y la altura de elevación, la estabilidad del chasis durante el uso, el posicionamiento correcto de la plataforma de trabajo y la supervisión constante de la presión del circuito hidráulico. De este modo, se optimizan la seguridad,el rendimiento y la durabilidad de la máquina, incluso en entornos difíciles o en superficies irregulares.
Necesidades:
Control del ángulo de giro
Para saber más
Control de la inclinación del vehículo
Para saber más
Control de la altura de la plataforma
Para saber más
Ajuste de la posición de los estabilizadores
Para saber más
Control de la carga de la cesta
Para saber más
Necesidad:
Control del ángulo de giro
El control preciso del ángulo de giro es esencial para garantizar una maniobrabilidad segura y precisa de la plataforma de tijera, especialmente en espacios de trabajo reducidos o en superficies irregulares. Un sistema de detección fiable permite al operador gestionar con fluidez las fases de posicionamiento, reduciendo el riesgo de maniobras incorrectas y mejorando la estabilidad general de la máquina. Esto se traduce en una mayor seguridad, eficiencia y vida útil a lo largo del tiempo.
Solución:
Gefran ofrece el sensor rotativo sin eje GRN, diseñado para aplicaciones en las que la compacidad y la fiabilidad son fundamentales.
Características principales:
- Tecnología magnética sin contacto con efecto Hall, que garantiza una larga vida útil;
- Compacto en tamaño y fácil de instalar, se adapta fácilmente a diferentes diseños de construcción;
- Ofrece una alta resistencia a los golpes, las vibraciones y los agentes externos.
Gracias a estas características, el GRN garantiza un control preciso y fiable de la dirección, lo que contribuye a aumentar la eficiencia de los vehículos móviles.
Necesidad:
Control de la inclinación del vehículo
La supervisión de la inclinación del vehículo es una función esencial para garantizar la estabilidad y la seguridad operativa de la plataforma de tijera. Un sistema de detección preciso permite identificar variaciones en la configuración del chasis con respecto a la posición óptima, lo que reduce el riesgo de vuelco y mantiene el equilibrio de la máquina incluso en terrenos irregulares.
Este control protege al operador y al equipo, mejora la seguridad en las maniobras y contribuye a preservar el rendimiento y la fiabilidad a lo largo del tiempo.
Solución:
La monitorización de la inclinación del chasis es esencial para garantizar la estabilidad y la seguridad de toda la plataforma, especialmente cuando se opera en terrenos irregulares. Para esta necesidad, Gefran propone el inclinómetro GIG.
Características principales:
- Disponible en versión de salida simple o redundante;
- Carcasa del sensor sellada con resina para ofrecer una protección completa contra agentes externos;
- Alta resistencia a golpes y vibraciones.
Gracias a su precisión, robustez y compatibilidad con los sistemas de seguridad, los inclinómetros Gefran son la solución ideal para garantizar la estabilidad de la base en máquinas móviles.
Necesidad:
Control de la altura de la plataforma
El control de la altura de la plataforma de tijera es una función esencial para garantizar la correcta ejecución de las maniobras de elevación y mantener la estabilidad de la superficie de trabajo.
Normalmente, la altura de la plataforma se calcula mediante un sensor angular instalado en el primer pivote del sistema pantógrafo, que mide el ángulo entre la base y el brazo. A partir de este dato se obtiene con precisión la altura alcanzada.
1 - 2
Para controlar la altura de la plataforma, Gefran ofrece los sensores rotativos con eje GRA y GR3P, basados en la tecnología Hall sin contacto que garantiza la estabilidad de la medición y una larga vida útil, ideal para movimientos repetitivos como en el caso del mecanismo pantógrafo.
Sensor rotativo con eje GRA
Características principales:
- Disponible con salida redundante y con diferentes interfaces eléctricas, tanto analógicas como digitales;
- Sensor accesorio con una amplia selección de palancas auxiliares;
- Resistente a golpes, vibraciones y altas temperaturas.
Sensor rotativo con eje GR3P
Características principales:
- Diseño compacto y robusto, que simplifica su instalación incluso en espacios reducidos.
- Diseño compacto, robusto y configurable con diferentes opciones mecánicas (distancia entre ejes, sistema de fijación y palancas auxiliares);
- Alta resistencia a golpes, vibraciones y temperaturas de hasta 125 °C.
Los sensores GRA y GR3P representan una solución versátil y segura para el control de la altura en plataformas de tijera, garantizando movimientos precisos y una gestión fiable de las operaciones de elevación.
Necesidad:
Ajuste de la posición de los estabilizadores
El posicionamiento correcto de los estabilizadores es un aspecto esencial para garantizar la estabilidad y la seguridad operativa de las plataformas de tijera. Un sistema de monitorización preciso permite verificar que cada estabilizador esté correctamente apoyado de manera uniforme en el suelo, evitando condiciones de desequilibrio que podrían comprometer la seguridad del operador. Esta función mejora la eficiencia de las maniobras de elevación, reduce el riesgo de vuelco y preserva la durabilidad y la fiabilidad de la máquina.
1 - 3
Solución:
Para controlar la correcta posición de los estabilizadores de una plataforma elevadora de tijera, Gefran ofrece los sensores de presión de la serie KM y el sensor de posición lineal RK-5.
Sensores de presión serie KM.
Características principales:
- Diseño compacto, ideal para instalaciones incluso en espacios reducidos;
- Alta resistencia a golpes, vibraciones y altas temperaturas;
- Sensor certificado SIL2/PLd, que garantiza altos estándares de seguridad funcional.
Sensor lineal magnetostrictivo RK-5
Características principales:
• Instalación directa en el interior del cilindro hidráulico, sin ocupar espacio exterior.
• Tecnología magnetostrictiva sin contacto que elimina el desgaste y garantiza una larga duración;
• Alta resistencia a golpes y vibraciones.
Gracias a estas características, los sensores de presión KM y de posición lineal magnetostrictiva RK-5 representan una solución fiable y robusta para el control del posicionamiento de los estabilizadores, combinando seguridad, eficiencia y fiabilidad.
Necesidad:
Control de la carga de la cesta
El control de la carga en la cesta permite evitar situaciones de sobrecarga que podrían comprometer la estabilidad de la plataforma y la seguridad del operador.
Un sistema de monitorización fiable detecta en tiempo real las variaciones de presión en el circuito hidráulico, correlacionando el valor con la fuerza ejercida por la carga.
Esto permite mantener las condiciones de equilibrio de la máquina, evitar bloqueos o vuelcos y garantizar un uso conforme a las normas de seguridad.
Además, la medición continua de la carga contribuye a optimizar el rendimiento del sistema de elevación y a reducir las intervenciones de mantenimiento.
1 - 2
Gefran propone el uso de sensores de presión de la serie KM como solución fiable y eficaz para el control indirecto de la carga sobre la cesta.
Características principales:
- Diseño compacto, ideal para instalaciones incluso en espacios reducidos;
- Alta resistencia a golpes, vibraciones y altas temperaturas;
- Sensor certificado SIL2/PLd, que garantiza altos estándares de seguridad funcional.
Gracias a estas características, los transductores de presión KM representan una solución práctica y robusta para el control de la carga de la cesta, combinando seguridad, eficiencia y fiabilidad.
El principio de funcionamiento

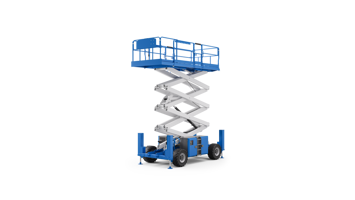

La plataforma de tijera está formada por una serie de brazos cruzados en forma de pantógrafo que, al extenderse verticalmente, elevan la superficie de trabajo. El movimiento de extensión y retracción se realiza mediante un sistema hidráulico o electromecánico, accionado por un motor que proporciona la potencia necesaria para la elevación y el descenso controlado de la carga. Durante el funcionamiento, el sistema de control regula la presión y el caudal de aceite en el circuito hidráulico para obtener movimientos fluidos y estables. Los sensores de posición lineal, los sensores de rotación, los sensores de inclinación y los sensores de presión permiten supervisar constantemente los parámetros operativos, garantizando la precisión y la seguridad en todas las fases del trabajo.
Para que estas operaciones se realicen de forma eficiente y segura, la plataforma de tijera debe poder contar con un sistema fiable de detección de los parámetros mecánicos, hidráulicos y de estabilidad, con el fin de prevenir situaciones de riesgo y garantizar un rendimiento constante a lo largo del tiempo.
Necesidades y tecnología
Las plataformas de tijera deben garantizar elevaciones verticales y horizontales seguras, estables y precisas, incluso en presencia de cargas variables, superficies irregulares y condiciones ambientales difíciles. Por ello, es fundamental integrar un sistema de sensores avanzado, capaz de garantizar movimientos fluidos, un control constante de los parámetros operativos y la máxima seguridad para el operador. Los sensores instalados en la máquina supervisan la inclinación, la altura, la presión y la carga, lo que contribuye a prevenir la inestabilidad o las sobrecargas que podrían comprometer la seguridad y el rendimiento. Las soluciones de Gefran, diseñadas para resistir golpes, vibraciones, polvo, agua y temperaturas extremas, garantizan la fiabilidad incluso en las aplicaciones más exigentes.
Las principales necesidades tecnológicas incluyen:
- Control del ángulo de giro;
- Control de la inclinación del vehículo;
- Control de la altura de la plataforma;
- Ajuste de la posición de los estabilizadores;
- Control de la carga de la cesta.
Gefran ofrece una completa gama de sensores de posición, inclinación y presión para ayudar a los fabricantes de plataformas de tijera a desarrollar máquinas seguras,eficientes y duraderas.
